IEEE1588 PTP時鐘提供的高精度時鐘直接來自于GPS系統中各個衛星的原子鐘（也可以根據用戶的要求選擇其他衛星授時系統作為時間的基準源），設備由高精度高、靈敏度授時型GPS接收機、高亮度VFD液晶顯示屏和高穩晶振等部件組成，采用高效的嵌入式實時操作系統，配合泰福特電子自主知識產權的衛星授時、頻率測控等技術，支持IEEE 1588-2008 (PTP V2)協議、擁有納秒精度的時間傳輸準確度。
IEEE-1588支持即插即用功能，且配置了專門的1588 時間戳處理器, 即可作為主時鐘提供PTP精密時間，同時可以作為子時鐘，提供豐富的對外授時接口，如IRIG-B，E1，10MHZ等參考時間信號輸出，能支持成千上百的1588子時鐘設備。與 可廣泛應用于金融、移動通信、石油、電力、交通、工業以及特殊行業等領域。
主要特點:
●相對于UTC具有優于30ns的時間精度
●利用GPS作為標準的時間源，并行12通道GPS接收機
●支持IEEE1558-2002及IEEE1558-2008協議，支持兩步同步模式
●可運行為主時鐘源或從時鐘源
●優于1×10-12精確頻率精度
●支持一主一備雙路同步輸入，除同步于GPS信號外,可輸入IRIG B等信號格式
●當?shù)孛骀溌沸盘栕鳛橄录墪r間服務器時，可將GPS輸入作為備用信號
●標準的10/100M自適應以太網接口
●標準真空熒光顯示屏
●可擦寫的閃存，遠程軟件升級
●具備IRIG信號同步發生器，以TTL，422及AC碼多種信號接口
●具有標準1PPS輸出、可選頻率輸出、告警輸出、輔助參考輸出、以及多種時間碼輸入/輸出
●通過以太網架構依然能夠達到納秒級的精確同步時鐘
技術參數：
| 網絡協議： | PTP V2 （IEEE 1588-2008） -Default PTP Profile -Two step clock operation -Multicast addressing Telnet、FTP |
| 授時性能： | 可運行為主時鐘源或從時鐘源 主時鐘源精度：PTP主時鐘和GPS同步精度優于30ns 從時鐘源精度：PTP同步授時精度：30ns（直連網絡） |
| 前面板： | VFD高亮度液晶屏 PTP工作狀態 三色指示燈 指示PTP是否鎖定、網絡連接是否正常、 |
| 輸入信號： | GPS天線：BNC，2路，5V DC供電 IRIG-B DC：BNC，1路，TTL電平 |

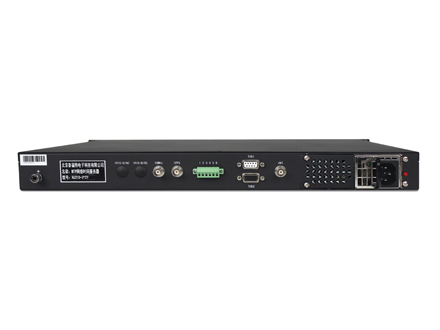

| 輸出信號: | 網口： RJ-45，1路，以太網接口,PTP授時 Console： RJ-45，1路，RS232電平，控制接口 TOD： DB-9 female,RS232電平1路，RS4221路 1PPS：BNC，1路，時間精度30ns（RMS） IRIG-B：TTL 1路，422 1路，AC 1路 10M：BNC,1路,TTL電平方波 |
| GPS接收機： | 16通道授時型GPS接收機 UTC同步精度30ns（RMS），支持單星授時窗口模式 接收L1,C/A碼信號-1575.42MHz 跟蹤及鎖定靈敏度可達-160dBm |
| 物理及環境參數： | 尺寸：1U機箱447×44.5×300mm 重量：3.5Kg 電源：220V ±20% 47Hz ～63Hz 工作溫度：-10℃～+55℃（主機） -40℃～+75℃（天線） 存貯溫度：-45℃～+85℃ 濕度： 95％無冷凝 功耗： 30W |
配置清單：
| 主機 1臺 |
| 30米電纜GPS天線及支架 1套 |
| 1米電源線 1根 |
| 1.5米控制線 1根 |
| 3米網線1根 |
| 中文說明書 1本 |
| 軟件光盤 1張 |
可選配置：
| Opt-R： 銣原子鐘 |
| Opt-BD：北斗參考源 |
| Opt-BACIN：IRIG-B AC碼輸入?yún)⒖荚?/span> |
| Opt-B422IN: IRIG-B DC422輸入?yún)⒖荚?/span> |
| Opt-FOUT：1M、5M輸出頻率可選 |
| 天饋線避雷器、50、80、100米電纜 |
