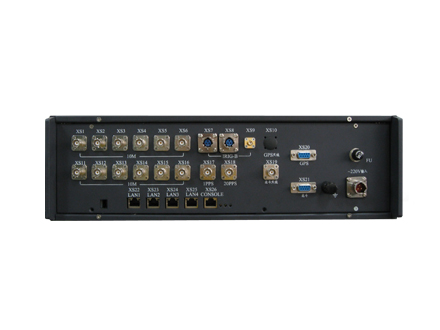

HJ220-GOR GPS銣鐘恒溫晶振組合同步時鐘接收GPS衛星時間同步信號，采用時間頻率測控技術馴服高穩定度銣原子鐘，并將高穩定度低相噪雙槽恒溫晶振鎖定在銣原子鐘上，將GPS衛星的長期穩定性，原子頻標的中期穩定性與高穩晶振的短期穩定性結合，使系統輸出頻率同步于GPS衛星銫原子鐘信號上，輸出的10MHz頻率幾乎沒有漂移，不需送上級計量部門進行周期校準，是超高精度的時間和頻率基準源。
HJ220-GOR溯源同步到GPS衛星銫原子鐘上，輸出頻率幾乎沒有漂移，所以不需送上級計量部門進行周期校準，性能接近銫鐘，但卻遠遠低于銫鐘的價格，而且不存在銫鐘那樣銫束管壽命短需要高成本更換的問題。HJ220-GOR非常適合應用于雷達同步、地震觀測、移動通信、電力系統等領域，能為系統提供高精度的時間和頻率基準。
主要特點：
日平均頻率準確度優于1E-12P
性能接近銫鐘，不存在銫束管壽命短問題，MTBF可達80000小時
馴服、保持自動切換，支持網絡控制定時GPS馴服
支持網絡監控，支持SNMP、MIBII協議網管功能
滿足NTP網絡授時需求
超高穩定度、低相噪頻率信號輸出
具備TRAIM算法的GPS接收機
GPS衛星的長期穩定性、原子頻標的中期穩定性與高穩晶振的短期穩定性完美結合
選件支持超過頻率穩定度1E-12/1s、10s、100s
選件支持適用于高精度雷達時鐘的100MHz高穩低相噪頻率信號輸出
技術參數：
| 輸出信號： | 10MHz 4路，輸出幅度： 12dBm±1dB 準 確 度：≤1E-12（開機48小時以后，GPS鎖定狀態24小時平均準確度） 保持精度：≤5 E-12（斷開GPS且溫度變化小于5℃，24小時內平均準確度） 開機特性： 加電4小時： ≤1E-11 加電12小時后： ≤5E-12 穩定度： 20ms <1E-11 100ms <1E-11 1s <3E-12 10s <3E-12 100s <5E-12 相位噪聲： ≤ -95dBc/Hz @1Hz ≤ -125Bc/Hz @10Hz ≤-130dBc/Hz @100Hz ≤-150dBc/Hz @1kHz ≤-155dBc/Hz ≥10kHz 失 真： 諧 波：≤-50dBc 非諧波：≤-100dBc 5MHz，1MHz各1路，指標同10MHz 1PPS 4路，BNC，TTL電平，50Ω 時間同步精度：優于±20ns（GPS鎖定24小時后，與同類設備對比時差） 上升沿： <10ns 抖動： <1ns IRIG-B DC碼 TTL 電平，BNC，4路 IRIG-B DC碼 4路，RS-422A電平，XS8三芯航插 IRIG-B AC碼 4路，XS8三芯航插 串行接口，GPS狀態，系統信息 GPS原始數據接口，1路，DB-9，9600-N-8-1 系統監控接口，1路，DB-9，9600-N-8-1 網絡接口 1路，RJ45，提供NTP網絡對時及系統網絡監控 |
| 顯示： | 指示燈：電源、GPS、銣鎖、晶振、故障 液晶屏顯示：年月日時分秒和GPS工作狀態 |
| GPS接收機： | 12并行通道GPS接收機 接收L1,C/A碼信號-1575.42MHz 定時精度：優于50ns 捕獲時間：小于2分鐘 |
| 物理及環境參數： | 尺寸： 3U機箱447×89×300mm 重量： <6Kg 電源： 220V±20% 47Hz ～63Hz 工作溫度：-10℃～+50℃ 存貯溫度：-25℃～+85℃ 濕度： 95％無冷凝 功耗： 80W |
配置清單：
主機 1臺
高靈敏度授時天線 1個
30米電纜 1根
安裝支架 1套
1米電源線 1根
1米串口線 1根
中文說明書 1本
選件:
Opt-BD：北斗衛星參考源
Opt-GG：Glonass參考源
Opt-長、短波授時系統
Opt-10M超高穩晶振
Opt-100M超高穩晶振
10MHz 100MHz
